Termékleírás

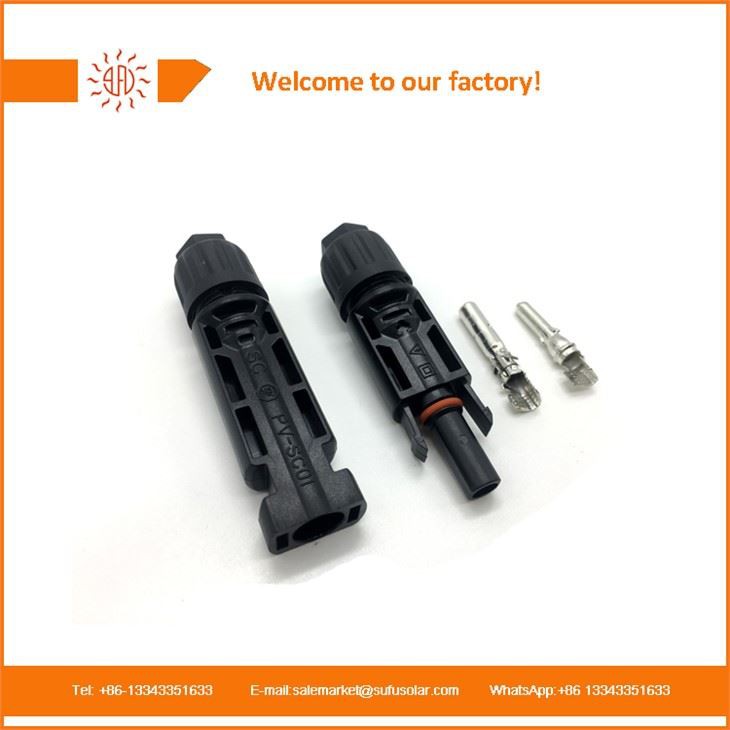

Solar MC4 csatlakozók
A napenergia-csatlakozó anti-ultraiolettből, edzett, láng-retardáns injekciós polikarbonátból készül. Jó ultraiolettellenes és öregedésgátló funkciókkal rendelkezik. A belső magfém alkatrészek réz, jobb hővezetőképességgel és szilárdsággal, és a felületet jó korrózióellenes teljesítménygel végzik.
Szinte az összes napelemet összekapcsolják az MC4 csatlakozók nevű speciális időjárási ellenálló dugókkal és aljzatokkal. Az MC4 kifejezés a multi-kontakt 4 mm-es átmérőjű csatlakozóra vonatkozik. A szélsőséges időjárási viszonyok miatt a csatlakozóknak nagyon robusztusnak, biztonságosnak, UV -ellenállónak kell lenniük, és jó csatlakozást kell tartaniuk, minimális ellenállással mind alacsony, mind pedig 1500 V -ig.
A csatlakozókat úgy tervezték, hogy a szokásos 4 mm-es vagy 6 mm-es dupla szigetelt napenergiával ellátott DC-kábellel ónos réz többszálú maggal használják a minimális ellenállás érdekében. A csatlakozók helyes összeállításához egy speciális krimpáló eszközt használnak a többszálú kábel krimpelésére a belső terminálhoz, amelyet azután behelyeznek és beillesztenek az MC4 házba.
Paraméter
|
Tanúsítvány |
TÜV |
|
Bizonyítvány |
B 101149 0002 rev. 00 szám |
|
Szabvány |
EN62852: 2015 IEC62852: (Ed.1) |
|
Névleges feszültség |
1500VDC |
|
Tesztfeszültség |
6000 V (50Hz 1 perc) |
|
Névleges áram |
30A |
|
Védelmi osztály |
A osztály |
|
Védelmi fokozat |
IP67 |
|
Lángosztály |
Ul {{0}} v0 |
|
Túlfeszültség kategória |
III. |
|
Szennyeződés |
2 |
|
Hőmérsékleti tartomány |
'-40 fok ~ +85 fok |
|
Felső korlátozó hőmérséklet |
100 fok |
|
Érintkezési ellenállás |
Kevesebb vagy egyenlő a 0. 5MΩ |
|
Szigetelési ellenállás |
>500MΩ |
|
Beilleszt |
Kevesebb vagy azzal egyenlő 50N |
|
Kihúzó erő |
Az 50N -nél nagyobb vagy egyenlő |
|
Csatlakozó kábel |
1 × 4mm 2 |
|
Vízszigetelő szerkezet |
O-gyűrűs tömítés |

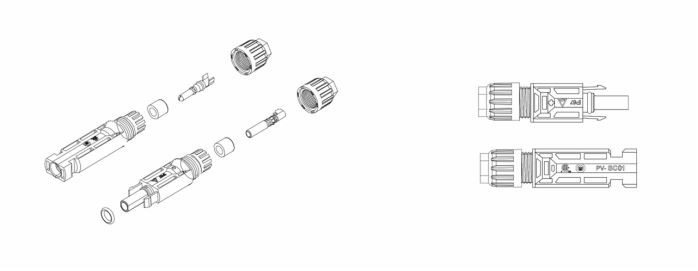

Diagram
Jellemző
1. Támogassa a többszörös csatlakozást és a behúzást.
2. Nagyon tartós, ultraiolettellenes, égésgátló.
3.
4. Autózáró berendezések férfi és női pontokhoz lehetővé teszik a kapcsolatot könnyebben és megbízhatóak.
5. 5. A népszerű megjelenés alkalmas a legtöbb helyszíni telepítésre, és megfelelhet az eredeti MC4-nek.
6. A helyszíni működést. Telepíthető egy krimping eszközzel.
7. Illessze a különböző szigetelési átmérőjű PV -kábelekhez.
8. Piros rézfém alkatrészek, nagy áramú hordozóképesség, nagy hőeloszlás
9.IP67 Védelem

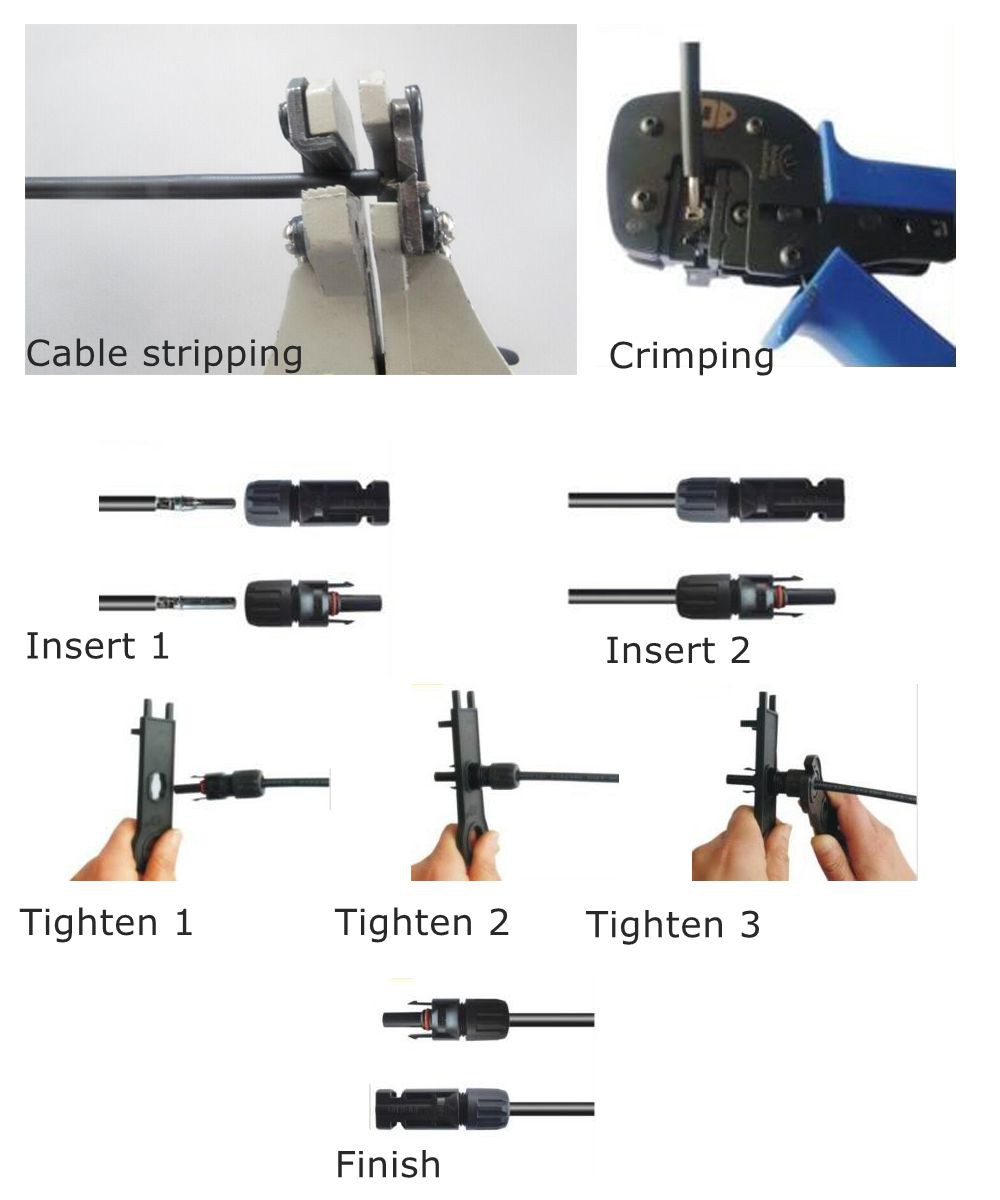

Telepítés
